MP-2000综合自动化系统

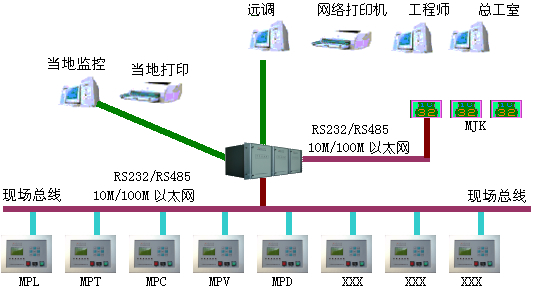

MP-2000系统是我公司采用先进的技术，专门为10KV-110KV变电站（或厂用电）设计的面向用户的分层分布式自动化系统，突出解决了系统工程设计简洁化，安装调试快捷和运行维护方便等几个方面的问题。该系统采用两级分布式控制系统结构（如图）：
MP-2000系统配套产品性能特点
- 装置的主要插件采用高性能微处理器为核心，全进口集成电路设计，硬件可靠性高，自检能力强，四层板设计，使得单板及整套装置的抗干扰能力很强，满足国际快速瞬变干扰Ⅳ级，达到了国内领先水平。
- 采用通用化、模块化设计，装置的主要插件均为通用插件。
- 所有系列保护装置均有非综自和综自两种类型，能满足各种场合的需要。
- 所有综自型保护装置作为MP-2000系统的配套设备，均具有保护、测量、控制、通讯等“四合一”功能。
- 所有综自型线路保护装置、变压器保护装置、电容器保护装置及电动机保护装置均专门设置了独立的测量CT，以满足对测量精度的要求。
- 为满足综合自动化系统的要求，综自型线路保护装置、变压器后备保护装置、电容器保护装置及电动机保护装置具有本单元的所有遥测量、遥信量、电度脉冲量和开关的控制等功能。
- 为满足公共测量量和控制的要求，专门设计了独立的测控装置MPD-01系列，可实现诸如：变压器油温、母线电压、浮充机电流、所用变电压电流等的测量及所用变开关的控制等功能。
- 为满足电压无功综合控制要求，设计了独立的电压无功控制装置MPV系列，实现电压无功的就地控制和集中控制。
- 所有综自型保护装置的保护功能压板及定值区切换均为“软”方式，即通过遥控的方式实现保护功能的投/退及保护定值区的切换，真正满足“无人值班”的要求。
- 具有远方进行定值管理功能，包括：定值的显示、修改、固化等。方便继电保护人员对保护的远方管理，并具有可靠性高的特点。
- 装置带有一个高速数据通讯网络CAN，CAN网络开放性强适用于工业控制场合。
- 装置人机界面友好，采用宽温型汉字LCD显示，菜单清晰直观，键盘简单明了，操作方便，另外，可选配打印接口盒实现站内所有装置的集中打印，对继电保护人员的试验与管理提供了方便。
- 本系统所有装置均采用相同机箱，结构紧凑，体积较小，适于安装在开关柜上。
- 线路保护装置、变压器后备保护装置、电容器保护装置及电动机保护装置均自带断路器操作回路，简化了现场二次接线。
MP-2000系统产品通用技术数据
- 额定数据
额定直流电压：220V或110V（订货需注明） 额定交流电压：220V（用于外部设备） 额定交流数据： 相电压：100/√3V或220V 线路抽取电压：100V或100/√3V 交流电流：5A或1A（订货需注明） 额定频率：50Hz 功率消耗： 直流回路：正常工作时，不大于15W 保护动作时，不大于30W 交流电压回路：额定电压时，不大于0.5VA/Φ 交流电流回路：额定电流为5A时，不大于0.8 VA/Φ 额定电流为1A时，不大于0.5 VA/Φ 过载能力： 交流电流回路：2倍额定电流，连续工作 或10倍额定电流，允许工作10s 或40倍额定电流，允许工作1s 交流电压回路：1.2倍额定电压，连续工作 - 主要技术性能指标
定值整定范围： 电流整定范围：0.1In～20In 电压整定范围：0.5V～200V 频率整定范围：45Hz～50Hz 频率偏差整定范围：0.5Hz～5Hz 频率变化率整定范围：1～10Hz/s 时间整定范围：0～100s 定值整定误差： 电压及电流整定误差不超过±3% 频率整定误差不超过±0.02Hz 频率变化率整定误差：1～3Hz/s,不超过±0.03Hz/s 3.1～10Hz/s,不超过±10% 时间整定平均误差：不超过±30ms
