一．系统概述
§1.1 基本原理
HF-2008型微机防止电气误操作系统装置主要依靠专用电力五防应用软件制作一次电气主接线图，每个设备给定唯一的锁号，编辑好一次设备的逻辑操作规则，设计好典型操作票，为自动开票设计好路线，并可编辑相关二次设备。再把认定的数据信息固化到下位机中。作为系统应用软件下位机的智能模拟屏和智能电脑钥匙均由PIC系列单片机组成，能可靠、准确接收上位机的数据信息。由专家系统软件开出真正符合电力五防要求的操作票，并通过红外传输到电脑钥匙中，运行操作人员拿着有票的电脑钥匙前去现场进行实际解锁操作，操作完毕后插回通讯适配器中进行回传，主机系统或智能模拟屏监控的通讯端口接收到电脑钥匙插回的信号后，会主动与现场操作回来的电脑钥匙进行对位，确保所有部件中设备状态与现场一致。
§1.2 主要用途
HF-2008型微机防止电气误操作系统装置是专门为电力系统倒闸操作过程中防止电气误操作事故发生而专门研制开发的。该系统装置可应用在10KV-750KV电压等级的各类变电站和发电厂中，对所有运行的一次设备进行可靠、安全的电力五防闭锁，准确无误地管理操作票。
HF-2008型微机防止电气误操作系统装置实现了电力五防闭锁系统、监控系统和综合自动化等多方面的统一。该系统简单、实用、可靠，具有较好的性能价格比。特别适合无人或少人值班的发电厂、变电站、工矿企业的单元控制室和网控室。
二．系统组成
§2.1 组成部件
本系统主要由硬件和软件两部分组成。硬件包括以下部件：商用计算机1台，喷墨打印机1台，HFT－1型全自动通讯适配器1台(含操作键盘)，HFY－1型智能电脑钥匙2把，HFM-1型智能模拟屏一套（包括HFG－１型智能工控机１台、LED智能汉字显示屏１块、马赛克模拟屏１块和模拟设备显示双色触摸灯若干），各种编码锁若干；软件包括以下内容：Windows操作系统1套，专家系统软件1套，工控机、电脑钥匙和汉字显示屏单片机专用程序各一套。
§2.2 组成型式
本系统根据用户实际要求可配置成微机型、模拟屏型及综合型（两者兼有）三种防误操作闭锁系统。

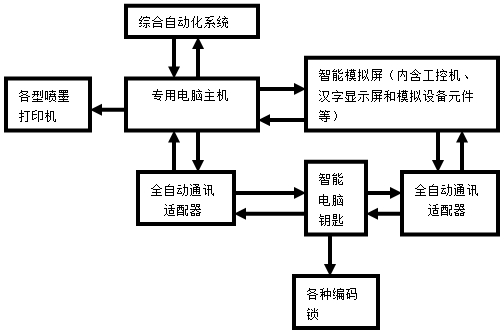

§2.3 组成示意图
以综合型为例
